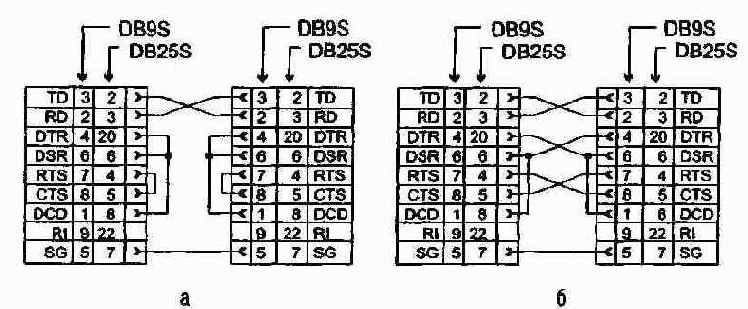

Нуль-модемный кабель: а - минимальный, б - полный
Рисунок 2.8. Нуль-модемный кабель: а - минимальный, б - полный
Если на каком-либо устройстве АПД установлена розетка - это почти стопроцентный признак того, что к другому уст- ройству оно должно подключаться прямым кабелем, анало- гичным кабелю подключения модема. Розетка устанавли- вается обычно на тех устройствах, у которых удаленное подключение через модем не предусмотрено.
В табл. 2.1 приведено назначение контактов разъемов СОМ- портов (и любой другой аппаратуры АПД). Контакты разъема DB-25S определены стандартом EIA/TIA-232-E, разъем DB-9S описан стандартом EIA/ TIA-574. У модемов назва- ние цепей и контактов такое же, но роли сигналов (вход- выход) меняются на противоположные.
Подмножество сигналов RS-232C, относящихся к асинхрон- ному режиму, рассмотрим с точки зрения СОМ-порта PC. Следует помнить, что активному состоянию сигнала ("вклю- чено") и логической единице передаваемых данных соответ- ствует отрицательный потенциал (ниже -3 В) сигнала ин- терфейса, а состоянию "выключено" и логическому нулю - положительный (выше +3 В). Назначение сигналов интер- фейса приведено в табл. 2.2.
| Обозначение цепи | Контакт разъема | Номе кабе разъ" | рпровс ля выно вмаРСи
| W
СНОГО контакта | Направление I/O | ||||||||||||
| внутр | |||||||||||||||||
| RS-232 | Стык 2 | DB-25S | DB-9S | I* | 2* | 3* | 4* | ||||||||||
| PG | 101 | 7 | 5 | (10) | (10) | (10) | 1 | - | |||||||||
| SG | 102 | 7 | 5 | 5 | 9 | 1 | 13 | - | |||||||||
| TD | 103 | 2 | 3 | 3 | 5 | 3 | 3 | 0 | |||||||||
| RD | 104 | 3 | 2 | 2 | 3 | 4 | 5 | I | |||||||||
| RTS | 105 | 4 | 7 | 7 | 4 | 8 | 7 | 0 | |||||||||
| CTS | 106 | 5 | 8 | 8 | 6 | 7 | 9 | I | |||||||||
| DSR | 107 | 6 | 6 | 6 | 2 | 9 | 11 | I | |||||||||
| DTR | 108/2 | 20 | 4 | 4 | 7 | 2 | 14 | 0 | |||||||||
| DCD | 109 | 8 | 1 | 1 | 1 | 5 | 15 | I | |||||||||
| RI | 125 | 22 | 9 | 9 | 8 | /"
о | 18 | I |
1*- шлейф 8-битных мультикарт.
2*- шлейф 16-битных мультикарт и портов на системных платах. 3* - вариант шлейфа портов на системных платах. 4*- широкий шлейф к 25-контактному разъему.
|
Сигнал |
Назначение |
|
PG |
Protected Ground - защитная земля, соединяется с кор- пусом устройства и экраном кабеля |
|
SG |
Signal Ground - сигнальная (схемная) земля, относи- тельно которой действуют уровни сигналов |
|
ТО |
Transmit Data - последовательные данные - выход пе- редатчика |
|
RD |
Receive Data - последовательные данные - вход при- емника |
|
RTS |
Request To Send - выход запроса передачи данных: состояние "включено" уведомляет модем о наличии у терминала данных для передачи. В полудуплексном режиме используется для управления направлением - состояние "включено" служит сигналом модему на переключение в режим передачи |
|
Сигнал |
Назначение |
|
CTS |
Clear To Send - вход разрешения терминалу передавать данные. Состояние "выключено" аппаратно запрещает передачу данных. Сигнал используется для аппарат- ного управления потоками данных |
|
DSR |
Data Set Ready - вход сигнала готовности от аппа- ратуры передачи данных (модем в рабочем режиме подключен к каналу и закончил действия по согла- сованию с аппаратурой на противоположном конце канала) |
|
DTP |
Data Terminal Ready - выход сигнала готовности тер- минала к обмену данными. Состояние "включено" под- держивает коммутируемый канал в состоянии соеди- нения |
|
DCD |
Data Carrier Detected - вход сигнала обнаружения несу- щей удаленного модема |
|
Rl |
Ring Indicator - вход индикатора вызова (звонка). В коммутируемом канале этим сигналом модем сигна- лизирует о принятии вызова |
