Оконечные цепи линий интерфейса IEEE 1284:

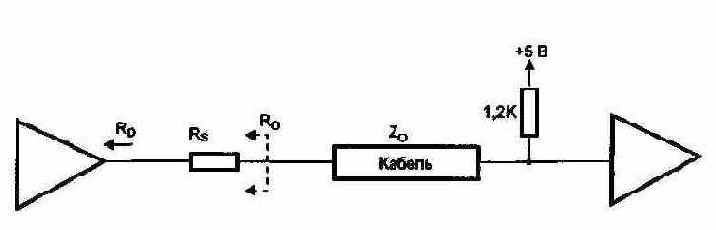

Рисунок 1.2. Оконечные цепи линий интерфейса IEEE 1284:
а - однонаправленных, б - двунаправленных
Традиционные интерфейсные кабели имеют от 18 до 25 про- водов, в зависимости от числа проводников цепи GND. Эти проводники могут быть как перевитыми, так и нет. К экра- нированию кабеля жестких требований не предъявлялось. Такие кабели вряд ли будут надежно работать на скорости передачи 2 Мбайт/с и при длине более 2 м. Стандарт IEEE 1284 регламентирует свойства кабелей.
Все сигнальные линии должны быть перевитыми с от- дельными обратными (общими) проводами.
Каждая пара должна иметь импеданс 62±б Ом в частот- ном диапазоне 4-16 МГц.
Уровень перекрестных помех между парами не должен превышать 10%.
Кабель должен иметь экран (фольгу), покрывающий не менее 85% внешней поверхности. На концах кабеля эк- ран должен быть окольцован и соединен с контактом разъема.
Кабели, удовлетворяющие этим требованиям, маркируются надписью "lEEEStd 1284-1994 Compliant. Они могут иметь длину до 10 метров, обозначения типов приведены в табл. 1.3.
| Тип | Расшифровка
| Разъем 1 | Разъем 2 | ||||
| АМАМ | Type A Male - Type A Male | А(вилка) | А(вилка) | ||||
| AMAF | Туре A Male - Type A Female | А(вилка) | А (розетка) | ||||
| АВ | Type A Male - Туре В Plug (стандартный кабель к принтеру) | А(вилка) | В | ||||
| АС | Type A Male - Type С Plug (новый кабель к принтеру) | А(вилка) | С | ||||
| ВС | Type В Plug - Type С Plug | В | С | ||||
| СС | Туре С Plug - Type С Plug | С | С |
