Подключение датчиков к игровому адаптеру

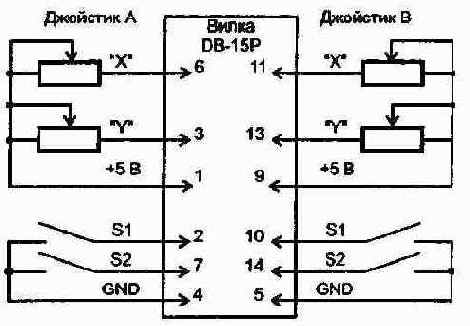

Рисунок 3.4. Подключение датчиков к игровому адаптеру
| Бит | Назначение | Контакт | |||
| 7 |
| Джойстик В кнопка #2 | 14 | ||
| 6 | Джойстик В кнопка #1 | 10 | |||
| 5 | Джойстик А кнопка #2 | 7 | |||
| 4 | Джойстик А кнопка # 1 | 2 | |||
| 3 | Джойстик В Y-координата | 13 | |||
| 2 | Джойстик В Х-координата | 11 | |||
| 1 | Джойстик А Y-координата | 6 | |||
| 0 | Джойстик А Х-координата | 3 | |||
| - | GND | 4, 5, (12) | |||
| - | +5В | 1, 8, 9,(15) | |||
| - | MIDI-Rx - вход (на звуковой карте) | 15 | |||
| - | MIDI-Tx - выход (на звуковой карте) | 12 |
