Прием сигналов RS-232C

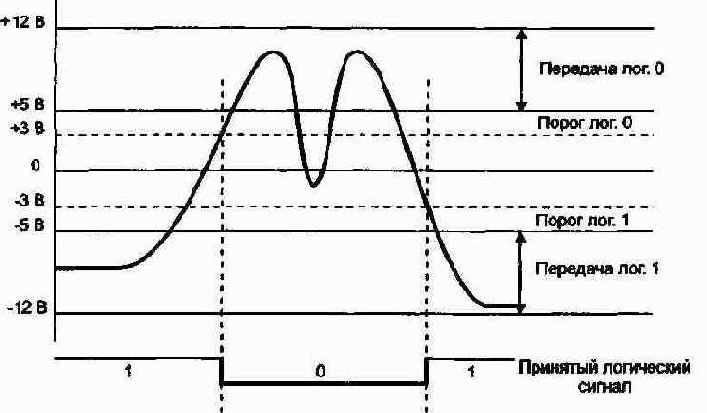

Рисунок 2.5. Прием сигналов RS-232C
Для интерфейса RS-232C специально выпускаются буфер- ные микросхемы приемников (с гистерезисом и передатчи- ком двуполярного сигнала). При несоблюдении правил за- земления и коммутации они обычно являются первыми жертвами "пиротехнических" эффектов. Иногда их устанав- ливают в "кроватках", что облегчает замену. Цоколевка мик- росхем формирователей сигналов RS-232C приведена на Рисунок 2.6. Часто буферные схемы входят прямо в состав ин- терфейсных БИС. Это удешевляет изделие, экономит место на плате, но в случае аварии оборачивается крупными фи- нансовыми потерями. Вывести из строя интерфейсные мик- росхемы замыканием сигнальных цепей маловероятно: ток короткого замыкания передатчиков обычно не превосходит 20 мА.
