Разъем устройства SCSI с "горячей" заменой

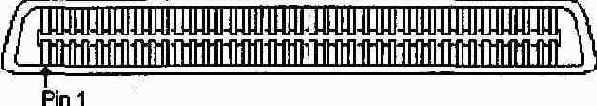

Рисунок 5.4. Разъем устройства SCSI с "горячей" заменой
| Разрядность шины, бит | Разновидность | ||||||||
| Обычный | Fast | Fast-20 (Ultra) |
| Fast-40 (Ultra2) | |||||
| 8 (Narrow) | 5 | 10 | 20 | 40 | |||||
| 16 (Wide) | 10 | 20 | 40 | 80 | |||||
| 32 (Wide)* | 20 | 40 | 80 | 160 |
Реализации не встречаются.
Последовательный интерфейс FCAL (Fibre Channel Arbitrated Loop - кольцо волоконного канала с арбитражем) по реали- зации ближе к интерфейсам локальных сетей. Этот интерфейс, известный также как Fibre Channel SCSI, может иметь как элек- трическую (коаксиальный кабель), так и оптоволоконную реализацию. В обоих случаях частота 1 ГГц обеспечивает скорость передачи данных 100 Мбайт/с. Медный кабель до- пускает длину шины до 30 м, оптический - до 10 км. Здесь используются иные протокольный и физический уровни ин- терфейса и имеется возможность подключения 126 устройств.
В настоящее время наибольшее распространение имеют уст- ройства SCSI-2, которые сохраняют совместимость с исход- ной версией, теперь называемой SCSI-1. Однако смешивать устройства SCSI-1 и SCSI-2 неэффективно, да и не всегда воз- можно из-за проблем, о которых речь пойдет далее. Для крат- кости номер версии SCSI будем опускать, по умолчанию под- разумевая Narrow SCSI-2. На ее примере разберем работу интерфейса, а особенности версии Wide отметим отдельно.
