Соединительные кабели MIDI

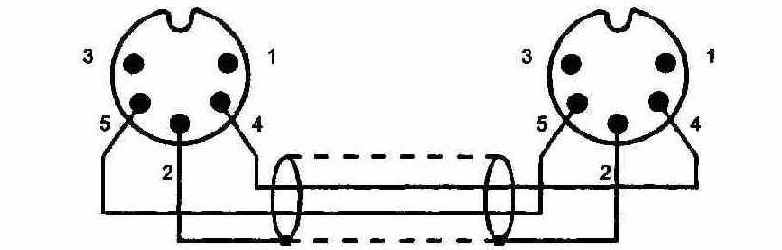

Рисунок 2.14. Соединительные кабели MIDI

В маркировке входов и выходов, указанной около разъемов, бывают разночтения. Одни производители пишут "In" или "Out" в соответствии с функцией разъема данного устрой- ства (и это, правильно), тогда любой кабель соединяет "In" и "Out". Другие считают, что подпись должна обозначать функ- цию подключаемого устройства. Тогда кабель будет соединять разъемы с обозначениями "In" - "In" и "Out" - "Out".

Интерфейс позволяет объединить группу до 16 устройств в локальную сеть. Топология должна подчиняться правилу:

вход MIDI-In одного устройства должен подключаться к выходу MIDI-Out или MIDI-Thru другого. При планирова- нии MIDI-сети необходимо руководствоваться информа- ционными потоками и связью устройств. Управляющие устройства - клавиатуры, секвенсоры (в режиме воспроиз-

ведения), источники синхронизации - должны находиться перед управляемыми. Если устройства нуждаются в двуна- правленном обмене, они соединяются в кольцо. Возможно применение специальных мультиплексоров, позволяющих логически коммутировать несколько входных потоков в один выходной. Вырожденным случаем кольца является двуна- правленное соединение двух устройств. Несколько вариан- тов соединения приведено на Рисунок 2.15.

В PC MIDI-порт имеется на большинстве звуковых адапте- ров, его сигналы выведены на неиспользуемые контакты (12 и 15) разъема игрового адаптера. Для подключения устройств MIDI требуется переходной адаптер, реализующий интер- фейс "токовая петля". Переходной адаптер обычно встраи- вается в специальный кабель, схема которого приведена на Рисунок 2.16. Некоторые модели PC имеют встроенные адапте- ры и стандартные 5-штырьковые разъемы MIDI.
