Стандарты последовательного интерфейса

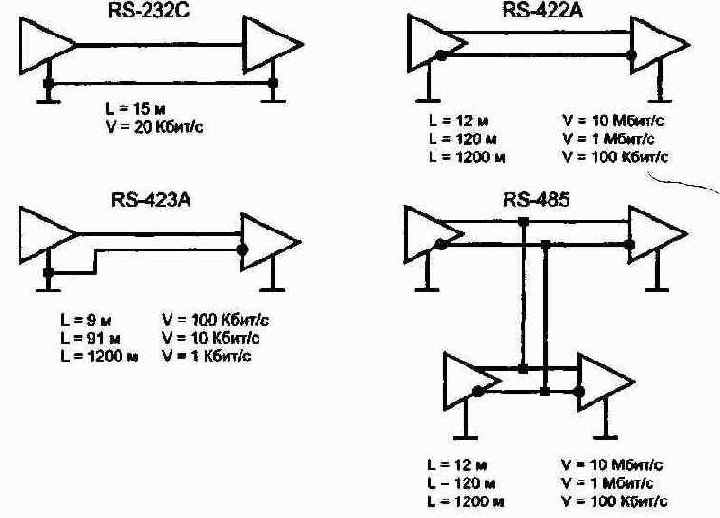

Рисунок 2.2. Стандарты последовательного интерфейса
На физическом уровне последовательный интерфейс имеет различные реализации, различающиеся способом передачи электрических сигналов. Существует ряд родственных меж- дународных стандартов: RS-232C, RS-423A, RS-422A и RS-485. На Рисунок 2.2 приведены схемы соединения приемни- ков и передатчиков, а также показаны ограничения на дли- ну линии (L) и максимальную скорость передачи данных (V).
Несимметричные линии интерфейсов RS-232C и RS-423A имеют самую низкую защищенность от синфазной помехи, хотя дифференциальный вход приемника RS-423A несколь-
ко смягчает ситуацию. Лучшие параметры имеет двухточеч- ный интерфейс RS-422A и его магистральный (шинный) аналог RS-485, работающие на симметричных линиях свя- зи. В них для передачи каждого сигнала используются диф- ференциальные сигналы с отдельной (витой) парой прово- дов.
В перечисленных стандартах сигнал представляется потен- циалом. Существуют последовательные интерфейсы, где информативен ток, протекающий по общей цепи передат- чик-приемник - "токовая петля" и MIDI. Для связи на ко- роткие расстояния приняты стандарты беспроводной инф- ракрасной связи. Наибольшее распространение в PC получил простейший из перечисленных - стандарт RS-232C, реализуемый СОМ-портами. В промышленной автоматике широко применяется RS-485, а также RS-422A, встречаю- щийся и в некоторых принтерах. Существуют преобразо- ватели сигналов для согласования этих родственных ин- терфейсов.
